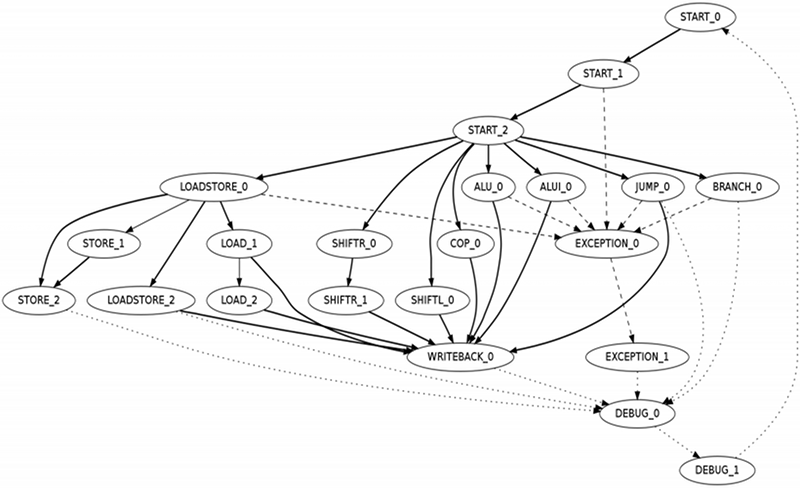

State | Activities | Next States | Cycles | Exceptions |
---|---|---|---|---|
START-0 | Load instruction | START_1 | 2 | None |
Reset branch conditions | ||||
START-1 | Check branch conditions | START_2 | 33 | Int |
A = rs (decoded) | Bp | |||
B = rt (decoded) | Syscall | |||
PC = nPC | RI | |||
nPC = nPC (branch) or PC+4 | CpU | |||
START-2 | Choose whether to shift in zeros or data | ALU_0 | 1 | None |
ALUI_0 | ||||
SHIFTL_0 | ||||
SHIFTR_0 | ||||
Choose FSM path based on instruction | BRANCH_0 | |||
LOADSTORE_0 | ||||
JUMP_0 | ||||
COP0_0 | ||||
ALU_0 | A = rs <op> rt | WRITEBACK_0 | 33 | Ov |
ALUI_0 | A = rs <op> IMM || rs = IMM (LUI) | WRITEBACK_0 | 33 | Ov |
SHIFTL_0 | A = rs (shifted) | WRITEBACK_0 | 33 | None |
SHIFTR_0 | A = rt | SHIFTR_1 | 33 | None |
SHIFTR_1 | A = A (shifted) | WRITEBACK_0 | Variable | None |
LOADSTORE_0 | A = rt + IMM(SE) | LOAD_1 | 33 | AdEL |
STORE_1 | AdES | |||
STORE_2 | ||||
STORE_1 | Wrap byte/halfword to front of B | STORE_2 | Up to 28 | None |
STORE_2 | Write B to data memory | START_0 | waitrq | None |
LOAD_1 | Read data memory into A | WRITEBACK_0 | waitrq | None |
LOAD_2 | ||||
LOAD_2 | Wrap data to left end of A | LOAD_3 | Up to 28 | None |
LOAD_3 | Sign-extend A | WRITEBACK_0 | 17/25 | None |
BRANCH_0 | Set branch delay stack | START_0 | 33 | None |
nPC = PC + IMM or PC+4 | ||||
JUMP_0 | nPC = A || nPC = IMM | WRITEBACK_0 | 33 | AdEL |
A = nPC | START_0 | |||
COP0_0 | A = cop0out || cop0in = B | WRITEBACK_0 | 33 | None |
START_0 | ||||
WRITEBACK_0 | Register = A | START_0 | 1 | None |
